高度な施工技術と特殊ウレタン樹脂を主成分とした網目構造の反応塗膜により、強靭な床を実現
ユーテックスHUは、耐衝撃性、耐すり傷性、耐薬品性に優れ、床を美装保護します。
特長
- ●抜群の耐熱性
耐熱性は、エポキシ樹脂系床材・MMA樹脂系床材より、耐熱湯性、耐水蒸気性に優れています。（当社比）
- ●豊富なカラーバリエーション
標準色20色の他、ご希望により調色もいたします。
- ●多彩な工法
使用目的に合わせて選べるように豊富な工法を用意。幅広いニーズに応えます。
- ●シームレスで衛生的
ウレタン特有の網目構造の反応塗膜は、機械的物性に優れ耐久性を長期にわたって保ちます。
用途
- ●食品工場、厨房、店舗、給食センターなど
- ●機械工場、倉庫、各種組立工場、作業場
- ●製薬工場、病院。研究所などの医療施設

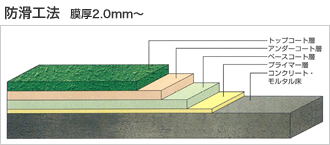

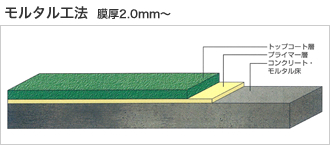

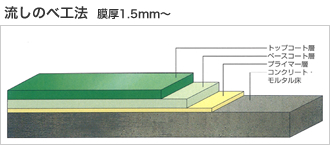

標準工法
性状
| 試験項目 | 試験結果 | 試験条件 |
|---|---|---|
| 外観 A液 | 着色粘稠液 | |
| B液 | 褐色粘稠液 | |
| 粘度 A液 | 11,000mPa･s | B型粘度計、23℃ |
| B液 | 50mPa･s | |
| A・B混合液 | 2,300mPa･s | |
| 可使時間 | 35分 | 23℃ |
| 上塗可能時間 | 12～24時間 | 23℃ |
| 歩行可能時間 | 12時間以上 | 23℃ |
| 完全硬化時間 | 7日間以上 |
物性
| 試験項目 | 試験結果 | 試験条件 |
|---|---|---|
硬さ |
75 | JIS K 6253 ショアーD |
| 鏡面光沢度 | 95 | JIS K 5600 入射角60度 |
| 摩耗質量 | 135mg | JIS K 7204 テーバー式摩耗試験機 CS-17 9.8N 1000回転 |
| 耐おもり落下性 | 合格 | JIS K 5600 デュポン式、500g×50cm |
| 引張接着強さ | 3.4N/mm2 | JIS A 5536 コンクリート 建研式 |
| 耐屈曲性 | 合格 | JIS K 5600 円筒形マンドレル法 3mmφ |
| 伸び | 50% | JIS K 6251 |
| 引張強さ | 29.0N/mm2 | JIS K 6251 |
| 引裂強さ | 7.3N/mm2 | JIS K 6252 |
| 圧縮強さ | 19.6N/mm2 | JIS K 6911 |
耐薬品性
| 試験項目 | 試験結果 | 試験条件 | |
|---|---|---|---|
| 耐水性 | 水道水 | ◎ | 1ヶ月間浸漬 |
| 耐塩水性 | 20%塩水 | ◎ | スポット試験48時間 |
| 耐酸性 | 10%塩酸 | ○ | |
| 10%硫酸 | ○ | ||
| 10%硝酸 | ○ | ||
| 10%酢酸 | ○ | ||
| 耐アルカリ性 | 10%苛性ソーダ | ◎ | |
| 10%アンモニア水 | ◎ | ||
| 耐油性 | サラダ油 | ◎ | |
| ガソリン | ○ | ||
| 灯油 | ◎ | ||
| エンジンオイル | ◎ | ||
| 切削油 | ◎ | ||
| 耐溶剤性 | トルエン | ○ | |
| キシレン | ○ | ||
| エタノール | ○ | ||
| 耐生活材性 | 飽和砂糖水 | ◎ | |
| 醤油 | ◎ | ||
| ソース | ◎ | ||
判定 ◎＝異常なし、○＝やや艶引け、△＝やや膨潤、＊＝膨潤ふくれ
